الكاميرات البانورامية: هندسة التغطية الشاملة
تعتبر الكاميرات البانورامية العمود الفقري لأنظمة المراقبة الحديثة في المساحات المفتوحة، حيث تهدف إلى إلغاء النقاط العمياء وتوفير رؤية محيطية متكاملة.
في مشاريع المراقبة الكبيرة، تبرز الحاجة إلى رؤية شاملة للموقع دون وجود "زوايا ميتة". توفر الكاميرات البانورامية حلاً هندسياً يجمع بين التغطية الواسعة وكفاءة التكلفة.
التقنيات الرئيسية للتغطية الواسعة
هناك فلسفتان في تصميم الكاميرات البانورامية:
| النوع | الآلية التقنية | أفضل استخدام |
|---|---|---|
| Fisheye | عدسة واحدة بمدى 360 درجة | المساحات الداخلية الصغيرة والمتوسطة |
| Multi-Sensor | دمج (Stitching) عدة مستشعرات | المناطق الخارجية الواسعة جداً |
تصنيف الكاميرات ذات الرؤية الواسعة
تُصنف الكاميرات التي توفر رؤية واسعة إلى ثلاثة أنواع رئيسية بناءً على تصميم المستشعر والعدسة:
كاميرات العين السمكة (Fisheye Cameras) :

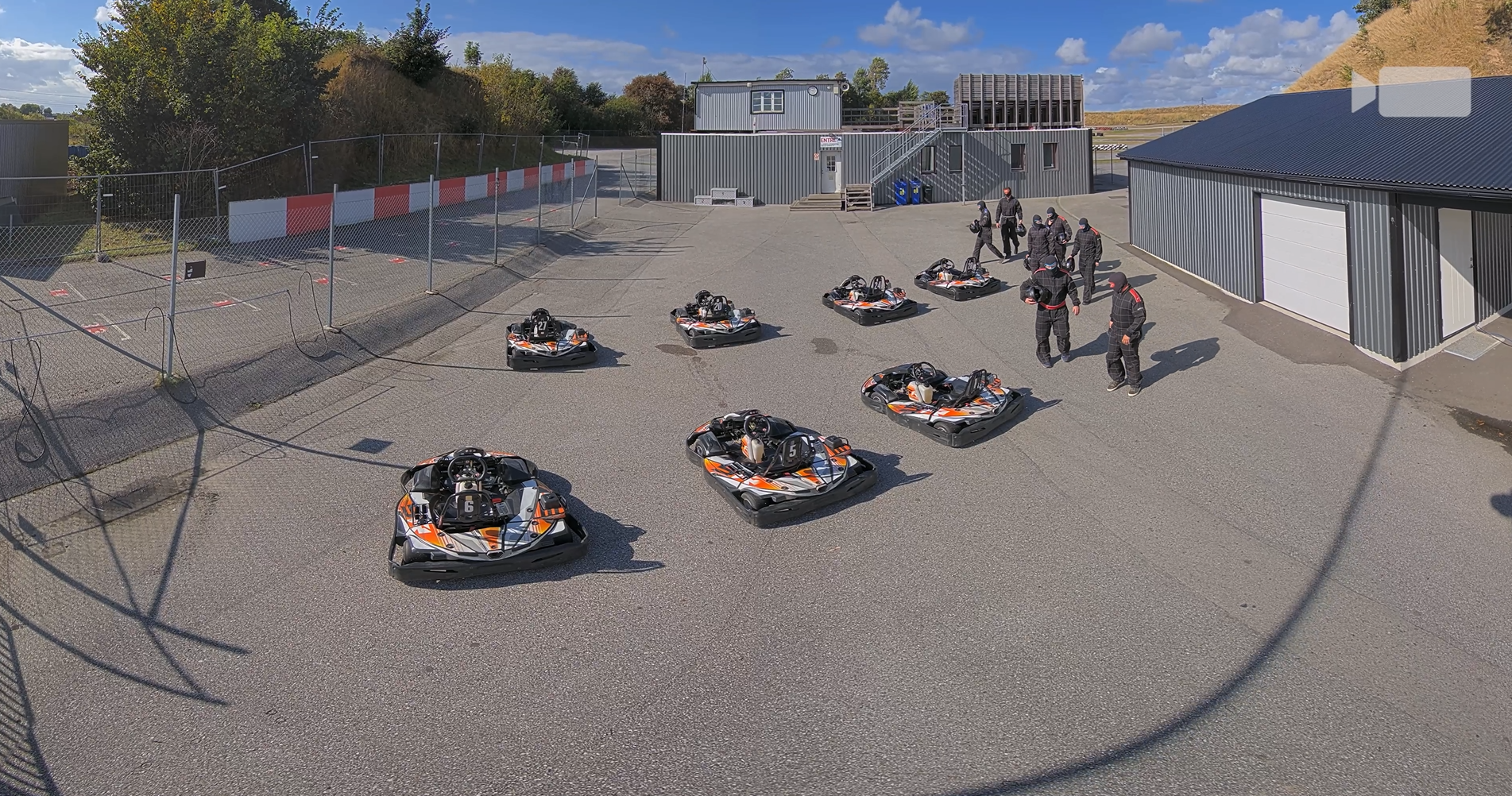

تعتمد على مستشعر واحد وعدسة دائرية خاصة توفر رؤية 360 درجة
الميزة تغطية كاملة من نقطة مركزية واحدة، تصميم مدمج، ولا توجد فواصل في الصورة التحدي تشوه الصورة عند الأطراف (Distortion)، وتطلب عملية تقنية تسمى Dewarping لتصحيح الرؤية.- الكاميرات متعددة المستشعرات (Multi-sensor Cameras) :

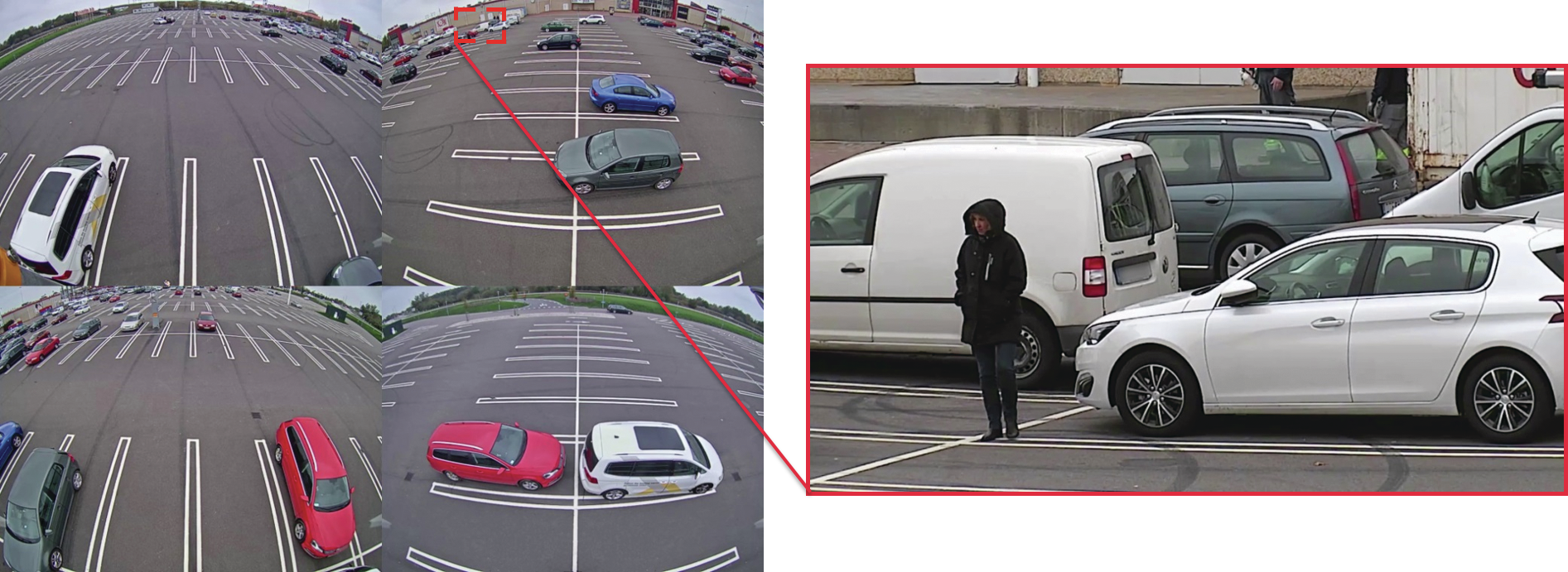

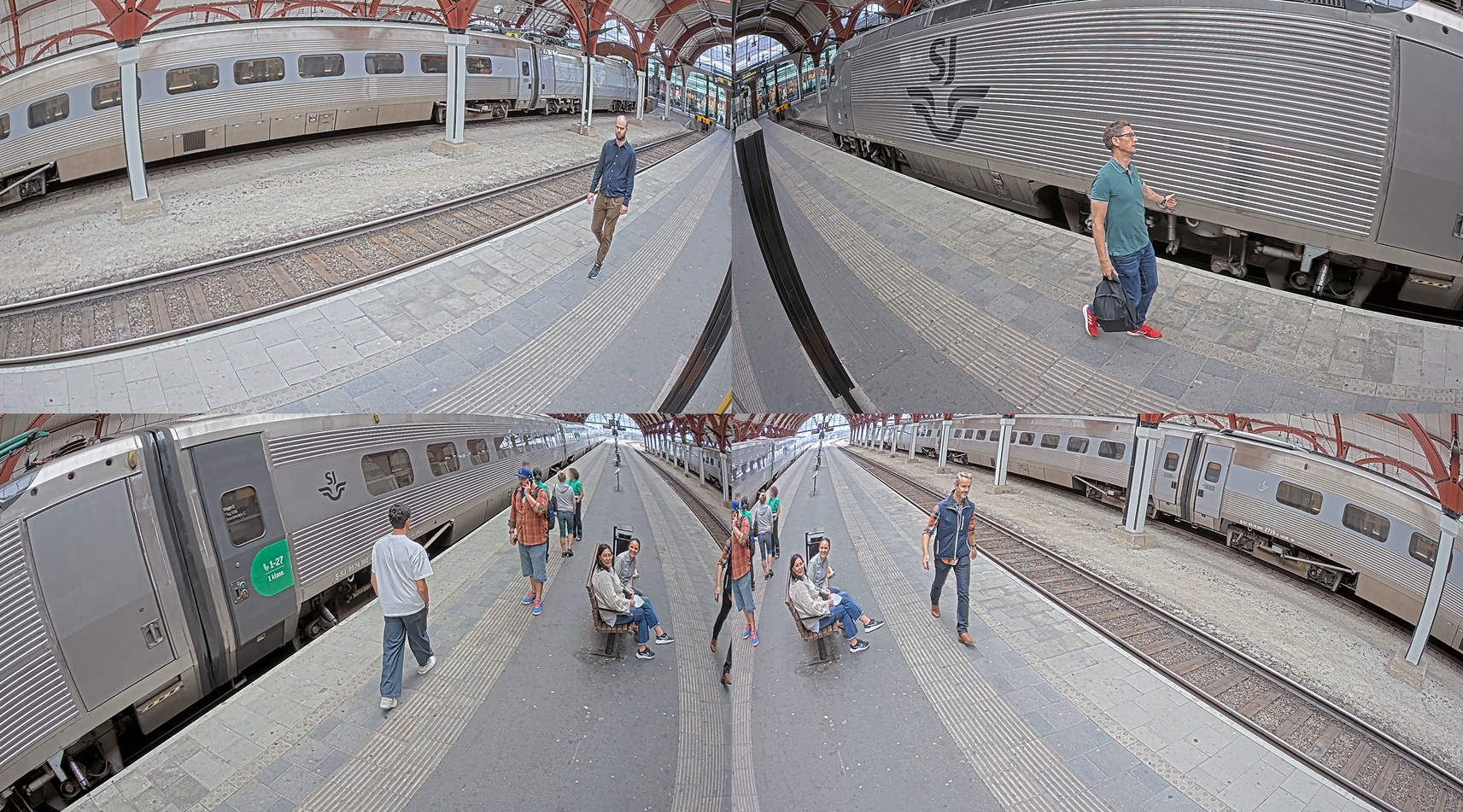

تتكون من عدة مستشعرات (عادة 3 أو 4) يتم دمج صورها برمجياً لتكوين صورة واحدة متصلة
الميزة دقة عالية جداً (Resolution) موزعة على مساحة واسعة، وتشوه بصري شبه منعدم التقنية المستخدمة عملية Stitching (الخياطة البرمجية) لدمج الحواف بدقة. - الكاميرات متعددة الاتجاهات (Multi-directional Cameras) :
تحتوي على عدة رؤوس كاميرات مستقلة داخل غلاف واحد، حيث يمكن توجيه كل رأس لزاوية مختلفة
الميزة:مرونة قصوى لتغطية زوايا غير متصلة (مثل تقاطعات الطرق).الاعتبارات الهندسية عند التركيب
الارتفاع: يتناسب أداء الكاميرا البانورامية طردياً مع ارتفاع التركيب لضمان أفضل زاوية رؤية.
الإضاءة: نظراً لأن الكاميرا تغطي مساحة واسعة، فقد تواجه تبايناً في الإضاءة (مناطق مشمسة وأخرى مظللة)، وهنا تبرز أهمية دمج تقنية WDR مع البانوراما.
تقنية Dewarping لتصحيح الرؤية الكاميرات ذات الرؤية الواسعة
معالجة الصور: تقنية التصحيح (Dewarping)
بما أن العدسات البانورامية تنتج صوراً دائرية مشوهة، يتم استخدام معالجات قوية لتحويل هذه الدوائر إلى صور مسطحة يمكن للعين البشرية فهمها. يمكن أن يتم هذا التصحيح في:
1. الكاميرا (Edge-side): حيث ترسل الكاميرا الصورة مصححة جاهزة.
2. برنامج الإدارة (Client-side): حيث يتم إرسال الصورة الأصلية ويقوم برنامج VMS بتصحيحها.
3. كثافة البكسلات (Pixel Density) والأداء
عند اختيار كاميرا بانورامية، لا يكفي النظر إلى الدقة الإجمالية (مثلاً 12MP)، بل يجب حساب البكسل لكل متر (PPM).
في الكاميرات البانورامية، تتوزع الدقة على مساحة ضخمة، مما قد يقلل من القدرة على تحديد ملامح الوجوه في المسافات البعيدة مقارنة بالكاميرات الضيقة.
4. الفوائد التشغيلية والاقتصادية :
تقليل عدد الكاميرات: كاميرا واحدة تغطي ما تغطيه 4 كاميرات عادية.
توفير البنية التحتية: كابل واحد، منفذ واحد في التبديل (Switch)، ورخصة واحدة في برنامج المراقبة.
الوعي الموقفي (Situational Awareness): القدرة على تتبع الحركة عبر مساحة شاسعة دون انقطاع بين الكاميرات.
حالات الاستخدام المثالية
الميادين والساحات العامة.
مواقف السيارات المفتوحة.
المطارات وردهات الفنادق.
تقاطعات الممرات داخل المستودعات.
نصيحة تقنية 👍: عند تصميم نظام يعتمد على الكاميرات البانورامية، تأكد من أن عرض النطاق الترددي (Bandwidth) للشبكة يتحمل الدقة العالية التي تنتجها هذه الكاميرات، خاصة الأنواع متعددة المستشعرات.
